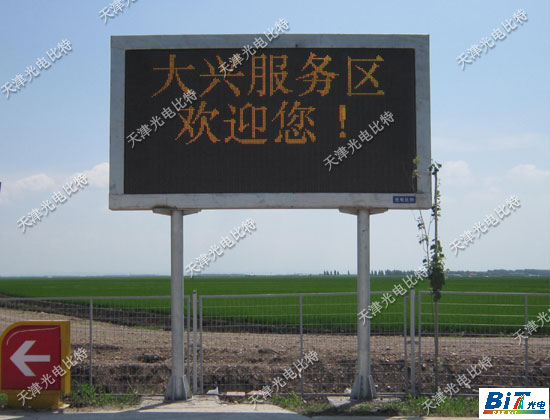

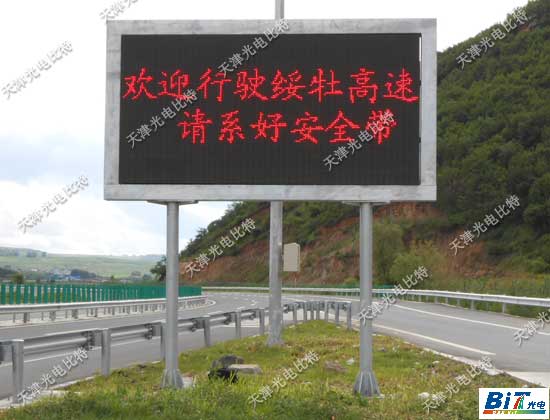

双立柱P20全彩色(3.84m×1.92m)

  • 产品介绍
  • 技术参数
  • 应用案例


立柱式可变信息标志由显示屏体、控制系统、配电系统、通信系统、监控单元、单立柱或双立柱等组成。
1)显示单元模组
显示单元采用我公司使用的通用显示模组:每个模组由间距为20mm的8(行)×16(列)个像素组成,每个像素由2红1绿1蓝4只高亮度的LED组成。每个模组的尺寸为:320mm(横)×160(竖)mm。
每个显示模组的像素排列示意如下:
































































































































注:每个方块表示一个由2红1绿1蓝4个LED构成的像素
2)显示机箱
显示屏的总体显示尺寸由3个模块式显示机箱组成。每个显示机箱由12(行)×4(列)个显示模组构成。显示机箱显示尺寸为:1920(高)×1280(宽)mm,像素组成为96(行)×64(列),机箱均为左右两开门。
每个显示机箱的显示模组排列示意如下:
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
注:M表示1个显示模组
整个可变情报板显示屏部分由3个显示机箱组成完整的显示面积为3.84m×1.92m=7.37m2的可变情报板。整个可变情报板的像素组成为192(列)×96(行)。
整个可变情报板显示屏的机箱排列示意如下:
JX1
JX2
JX3
注:JX1~JX3表示1到3个显示机箱
3)该情报板可
显示32×32点阵的汉字6×3个,能满足信息发布需要。
