P31.25双基色BIT-X(M10S/S31.25)

  • 产品介绍
  • 技术参数
  • 应用案例

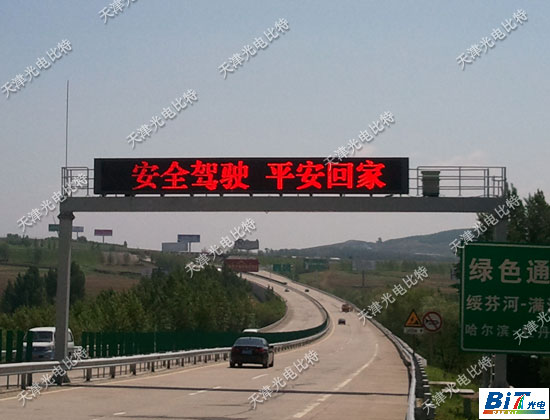

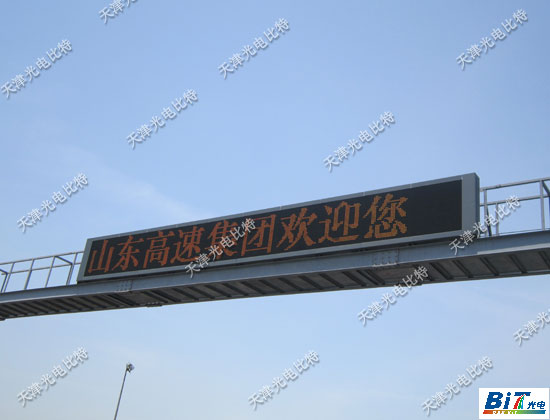

门架式可变信息标志由显示屏体、控制系统、配电系统、通信系统、监控单元、龙门架等组成。
(1)显示单元模组(3R2G或4R2G,以3R2G为例)
显示单元采用我公司使用的通用显示模组:每个模组由间距为31.25mm的4(行)×8(列)个像素组成,每个像素由3红2绿5只高亮度的LED组成。每个模组的尺寸为:250mm(横)×125(竖)mm。
每个显示模组的像素排列示意如下:
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
3R2G
注:3R2G表示由3红2绿共5个LED构成的像素
(2)显示机箱
显示屏的总体显示尺寸由10个模块式显示机箱组成。每个显示机箱由8(行)×4(列)个显示模组构成。每个显示机箱显示尺寸为:1000(高)×1000(宽)mm,像素组成为32(行)×32(列),机箱均为左右两开门。
每个显示机箱的显示模组排列示意如下:
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
注:M表示1个显示模组
整个可变情报板显示屏部分由10个显示机箱组成完整的显示面积为10m×1m=10m2的可变情报板。整个可变情报板的像素组成为320(列)×32(行)。
整个可变情报板显示屏的机箱排列示意如下:
JX1
JX2
JX3
JX4
JX5
JX6
JX7
JX8
JX9
JX10
注:JX1~JX10表示1到10个显示机箱
(3)该情报板可
显示32×32点阵的汉字10×1个,显示24×24点阵的汉字13×1个,
显示16×16点阵的汉字20×2个,能满足信息发布需要。
