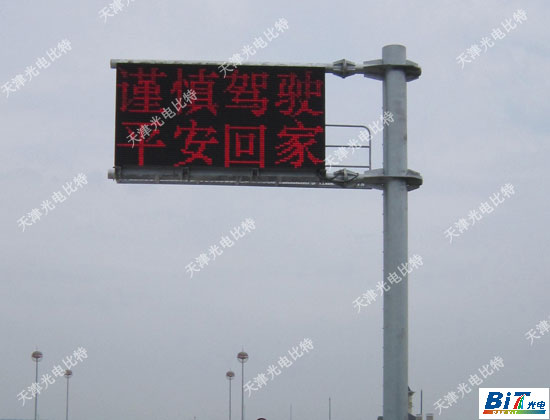

悬臂式可变信息标志由显示屏体、控制系统、配电系统、通信系统、监控单元、悬臂架等组成。
（1）显示单元模组
显示单元采用我公司使用的通用显示模组：每个模组由间距为20mm的8（行）×16（列）个像素组成，每个像素由2红1绿3只高亮度的LED组成。每个模组的尺寸为：320mm（横）×160（竖）mm。
每个显示模组的像素排列示意如下：
注：每个方块表示一个由2红1绿共3个LED构成的像素
（2）显示机箱
显示屏的总体显示尺寸由3个模块式显示机箱组成。每个显示机箱由9（行）×3（列）个显示模组构成。显示机箱显示尺寸为：1440（高）×960（宽）mm，像素组成为72（行）×48（列），机箱均为左右两开门。
每个显示机箱的显示模组排列示意如下：
|
M
|
M
|
M
|
|
M
|
M
|
M
|
|
M
|
M
|
M
|
|
M
|
M
|
M
|
|
M
|
M
|
M
|
|
M
|
M
|
M
|
|
M
|
M
|
M
|
|
M
|
M
|
M
|
注：M表示1个显示模组
整个可变情报板显示屏部分由3个显示机箱组成完整的显示面积为2.88m×1.44m=4.15m2的可变情报板。整个可变情报板的像素组成为144（列）×72（行）。
整个可变情报板显示屏的机箱排列示意如下：
注：JX1～JX3表示1到3个显示机箱
（3）该情报板可
显示32×32点阵的汉字6×3个，能满足信息发布需要。
